Классификация газгольдеров и их основные виды

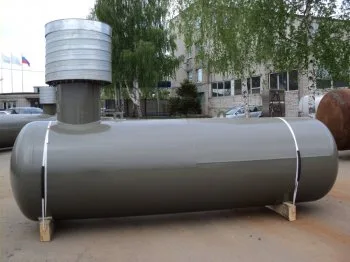

ГазгольдерГазгольдеры являются инженерными сооружениями, которые предназначены для хранения газа различного назначения и происхождения. Они снабжены специальными устройствами необходимыми для регулирования основных параметров хранимых материалов. В зависимости от своего назначения газгольдеры могут выполнять как одну, так и несколько функций. Основными из которых являются:

— Кратковременное или длительное хранение газа;

— Выравнивание давления газа в замкнутой распределительной системе;

— Аккумулирование энергии давления хранящегося в нём газа;

— Измерение количества добываемого или вырабатываемого газа;

— Надёжное распределение газа при наполнении цистерн, баллонов и прочего схожего оборудования;

— Смешивание, а также перемешивание газа различных концентраций или составов;

— Оповещение о стабильности или нарушении установленного технологического процесса.

По степени применяемого давления все газгольдеры можно разделить на два класса:

1) Класс I — газгольдеры низкого давления;

2) Класс II — газгольдеры высокого давления.

Давление в газгольдерах I класса назначается исходя из специфических особенностей выполняемых технологических процессов и зачастую не превышает 500 мм вод. ст. А газгольдеры II класса работают при давлении газа до 30 атм.

Оба этих класса также в свою очередь разделяются на типы и подклассы. При этом имеется весьма существенная разница между газгольдерами постоянного объёма и постоянного давления.

В газгольдерах постоянного объема геометрический объем остается стабильным, а газовое давление может быть изменено в заранее установленных пределах, определяемых исходя из параметров технологического процесса, а также надежности и прочности сооружения.

Газгольдеры низкого давления, в большинстве своём, являются газгольдерами постоянного давления и по своим конструктивным и технологическим характеристиками могут быть разделены на две группы:

1) Группа I — мокрые газгольдеры;

2) Группа II — сухие газгольдеры.

Мокрые газгольдеры подразделяются на два типа:

1) Тип I — с вертикальными направляющими;

2) Тип II — с винтовыми направляющими.

Оба этих типа мокрых газгольдеров являются газгольдерами переменного объёма и низкого давления. Основное их различие заключается в системах выравнивания различных элементов и в системах конструкций.

Сухие газгольдеры также разделяются на два типа:

1) Тип I – поршневой;

2) Тип II — с мембраной.

Оба этих типа сухих газгольдеров относятся к газгольдерам постоянного давления газа и переменного объема

Газгольдеры постоянного объёма наиболее часто эксплуатируются при высоком или повышенном давлении хранящихся газов и различаются лишь своей геометрической формой. В подобных газгольдерах давление газа бывает как возрастающим, так и переменным.

По своей геометрической форме газгольдеры постоянного объема разделяются на два типа:

1) Тип I — цилиндрические газгольдеры со сферическими днищами, которые могут располагаться в вертикальном и горизонтальном положениях.

2) Тип II — сферические газгольдеры.
